本項目為軍方電視臺所需要的產品，深圳市南方億信為其電腦供應商，軍方電視臺共是20個頻道的高清字幕插播頻道的播出、高清硬盤播出系統2套、單路高清收錄系統1套、雙路高清收錄系統1套。
1、融道RouteTitle TS流高清字幕插播系統簡介：
廣播電視是最為便捷的信息發布平臺。在傳統的模擬電視時代，通過插入圖文、字幕等資訊信息、廣告，能為廣大用戶提供豐富的信息服務，也是網絡運營商的主要收入來源之一。數字化改造以后，網絡運營商如何重新建立這一盈利模式，是一個急需解決的問題。
思非電子順應市場需求開發的TS流廣告截播、字幕插播方案，能在數字頻道上截播廣告、插播圖文、字幕，解決了數字電視時代提供信息服務的問題。
思非電子的融道RouteTitle TS流高清字幕插播系統整體方案成功地解決了某些設備只能做單一的字幕插播或廣告截播的功能缺陷，可以在每個頻道進行不同內容的字幕插播和廣告截播，是完善的一體化解決方案。
思非電子的融道RouteTitle TS流高清字幕插播系統整體解決方案特點如下：
●服務器加板卡方式，充分利用計算機性能，功能豐富、靈活，成本低；
●可對同一頻道同時提供字幕插播和廣告截播服務；
●每個頻道可以截播、插播不同的廣告和字幕；
c有線網絡用戶機頂盒信息無需更新，不影響網絡運營；
●清流和加密流自動切換，無需單獨的ASI信號切換矩陣，方案簡潔，成本更低；
●成熟、豐富的廣告截播和字幕插播功能；
●全屏圖片字幕編輯、疊加功能，無限層、無限條圖文字幕任意疊加。
2、TS流高清字幕插播系統的需求:
首次共需要對有前端用戶的20個頻道進行高清字幕插播播出，數字前端中復用器出來的TS清流，經過TS流字幕插播服務器，就可以對多路節目進行字幕插播。共是5個頻點，每個頻點4個頻道。而武漢思非的高清字幕插播系統由服務器、Beyond 5500ASI板卡、字幕插播軟件組成。利用服務器高性能的計算能力，實現TS流多路節目上同時疊加不同字幕的功能。
在數字化改造帶來諸多優勢的同時，在TS流上插入字幕的方式也與原來的模擬系統完全不同了，在模擬前端中，我們采用字幕機、鍵混器或多路插播器等設備，在復合或SDI視頻上進行字幕的疊加和插播。但在數字前端系統中，尤其是在沒有編碼器的傳輸環節的設備當中，CVBS或SDI等信號已經不可能再出現。同時，TS流是基于MPEG-2的壓縮數據的一種傳輸流，字幕的插入也不再像模擬設備那樣只是一個疊加的問題，在整個字幕的疊加過程中，涉及到解復用、解碼、字幕疊加、視音頻替換、再編碼、GOP重新打包、ES以及TS再?gòu)?fù)用等諸多環節。SF8600TS字幕插播服務器本身就是一個小的前端系統，它相當于完成了數個前端設備的功能。
武漢思非的融道RouteTitle TS流高清字幕插播系統成功地解決了某些設備只能做單一的截播或字幕插播功能缺陷，又解決了某些設備要經過傳統播出或字幕的質量下降問題，甚至可以每個頻道進行不同內容的截播和字幕插播，是完善的一體化解決方案。

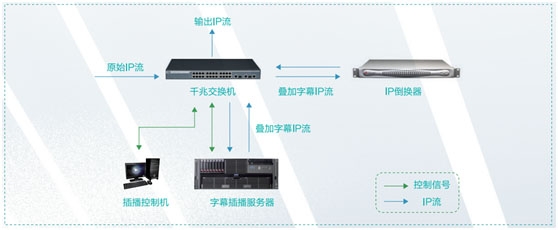

高清字幕插播系統應用拓樸圖
3、融道RouteTitle TS流高清字幕插播系統功能配置：
因?yàn)榭蛻艨梢宰孕信渲梅?wù)器，因此可以配置5臺插播服務器，每臺插播服務器上用一張武漢思非的BY5500ASI卡和4套字幕插播軟件，思非電子給出的推薦配置參數如下：
a、主機配置：
2U機箱，Intel I7 8700K CPU，華碩Z370主板,16GB DDR4內存256G 固態硬盤1T SATA 素材盤集成顯卡，400W電源、超強功率風扇模塊，集成千兆網口
b、硬件指標：
高清ASI字幕插播卡：BY5500ASI, 1臺機器可以插播4個頻道的節目，具備廣播級視頻質量，畫質清晰明亮，色彩還原準確，性價比極高，支持 10bit 量化的視頻輸入接口和 10bit 量化的視頻輸出接口，視頻指標達到國家廣播甲級標準。
TS流：直接輸出TS流數據，省掉了Mpeg2編碼器，視頻質量無損失
兼容素材：兼容RM、RMVB、MP4、WMV等網絡素材，兼容99%以上的DVD、VCD片源
音頻特效：自帶音頻處理器，實時音量處理，支持左右聲道混合成單聲道輸出
預覽窗口：支持軟件預覽窗口，顯示內容包含字幕，和視頻輸出完全相同，同時支持獨立的外視頻輸入預覽窗口，適合監視轉播信號和截播廣告，預覽窗口支持立體聲音量條疊加顯示
字幕：?jiǎn)慰úシ庞脖P節目的同時疊加全屏字幕，支持256級透明度，DVD素材的對白字幕實時選擇疊加
素材處理：支持分析素材是否符合標準，找出存在嚴重錯誤的素材，支持素材的快進、慢放，支持暫停、任意打入出點
馬賽克：支持素材播放設置馬賽克區域，屏蔽不適合播出的畫面內容
時基校正：自帶時基校正，無抖動轉播《新聞聯播》等外視頻，不同格式節目切換時無黑場、停頓，臺標不抖動、閃爍
播出延時：支持外視頻延時播出，延時可調，最長可達分鐘級別
色彩調節：廣播級視頻質量，畫質清晰明亮，色彩還原準確
時碼精確：真正流媒體模式解碼播出，可以精確到幀的打入出點
斷電直通：視音頻斷電直通，播出機斷電后直通到備用頻道
c、融道RouteTitle TS流高清字幕插播系統功能特點：
●融道RouteTitle TS流高清字幕插播系統可以對同一頻道同時提供字幕插播和廣告截播服務；
●融道RouteTitle TS流高清字幕插播系統的每個頻道可以截播、插播不同的廣告和字幕；
●融道RouteTitle TS流高清字幕插播系統可以根據實際頻道任意調整頻道數；
●融道RouteTitle TS流高清字幕插播系統的播出素材使用數據庫進行管理；
●有線網絡用戶機頂盒信息無需更新，不影響網絡運營；
●融道RouteTitle TS流高清字幕插播系統具有成熟、豐富的廣告截播和字幕插播功能；
●融道RouteTitle TS流高清字幕插播系統能實現廣告節目的快速平滑無縫切換，無抖動、黑場和馬賽克，不局限于TS的I幀才能截播或插播；
●融道RouteTitle TS流高清字幕插播系統服務器可以監視每個節目通道的源信號；
●融道RouteTitle TS流高清字幕插播系統各通道的播出表可以獨立編輯；
●融道RouteTitle TS流高清字幕插播系統提供手動和定時、段內循環等多種播出方式；
●融道RouteTitle TS流高清字幕插播系統有播出狀態自動提示，可有用不同的顏色表示不同的播出狀態；
●融道RouteTitle TS流高清字幕插播系統的文件能自動檢查，當文件為空時立即切換到源信號；
●融道RouteTitle TS流高清字幕插播系統具有智能故障診斷，斷電ASI源信號直通，保證了設備的安全性；
●融道RouteTitle TS流高清字幕插播系統可以自動記錄字幕和視頻廣告播放次數和播出時間，配備查詢統計功能；
●融道RouteTitle TS流高清字幕插播系統的節目能自動搜索，方便的節目設置，可以設置節目別名，方便直觀；
●融道RouteTitle TS流高清字幕插播系統采用sql server和ftp完成網絡化的素材管理檢索，簡便安全；
●融道RouteTitle TS流高清字幕插播系統可以在網絡中的任何地方實現字幕播出的控制，甚至一個頻道可以被幾臺控制機分時控制；
●融道RouteTitle TS流高清字幕插播系統具有廣播級的字幕質量，輕松實現臺標、時鐘、圖文、左飛、劇情角標，掛角角標；
●融道RouteTitle TS流高清字幕插播系統的安全的信息提示使播出更有保障；
●融道RouteTitle TS流高清字幕插播系統播表方便，可以放大編輯任意一個窗口；
●融道RouteTitle TS流高清字幕插播系統的字幕中還可以實現每個頻道的字幕開關、凍結；
●融道RouteTitle TS流高清字幕插播系統操作方便，熱鍵播出，更適合于人體工程學。
電視臺要求高清硬盤播出系統和高清采集系統裝在同一臺電腦上，高清采集收錄系統只是采集接收衛生電視下來的信號存儲在這臺單頻道的高清播出機上，我司推薦用之前已經采購過的梵高高清硬盤播出系統，加上我司的景新GenScene多源采集收錄系統。
思非電子的景新GenScene多源采集收錄系統集采集、錄制、快編等多功能于一體，支持電視信號、衛星信號、攝像機信號及直播信號流等多種視頻信號采集收錄。可滿足新聞、出版、制作、網絡電視臺、媒體網站制作等各個領域。

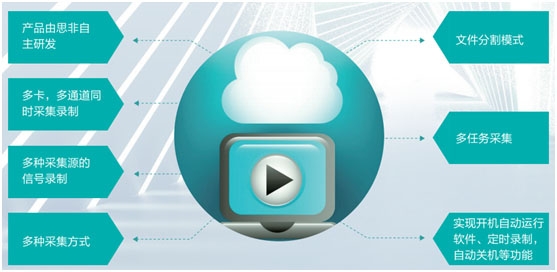

1、景新GenScene多源采集收錄系統的特點

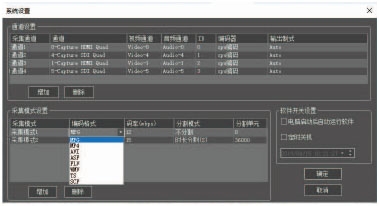

2、景新GenScene 多源采集收錄系統軟件功能
支持多源信號接入：
設備信號輸入：CVBS/S-VIDEO/YUV、SDI、HD-SDI、AV、HDMI等。
網絡信號輸入：RTMP流、MMS流。
支持單臺設備同時對多路不同信號源或設備的統一采集錄制。

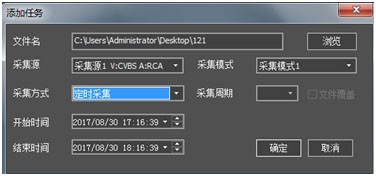

自動定時節目錄制：
景新GenScene多源采集收錄系統支持定時錄制功能，實現自動開啟、關閉錄制；
景新GenScene多源采集收錄系統支持手動錄制和定時錄制；
景新GenScene多源采集收錄系統支持通過收錄節目單將直播信號自動按照節目時間錄制成MPG、MP4文件，并可將文件自動上傳到指定存儲管理。

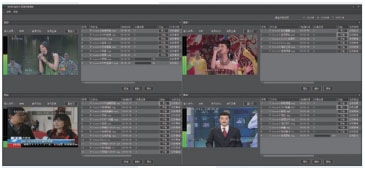

多頻道監看預覽：
景新GenScene多源采集收錄系統提供采集音視頻實時窗口預覽，同時可監控每個通道上的視頻信號關鍵幀及錄制情況；錄制文件列表顯示，可以通過列表添加、刪除采集條目；

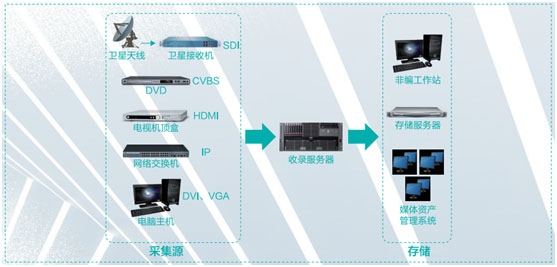

景新GenScene多源采集收錄系統應用拓?fù)鋱D
武漢思非電子的技術人員于2019年7月12號到達深圳，下午4點多到達南方億信公司。南方億信是2018年9月份成立的公司，主要從事國產搭載國產CPU（國防科技大學研發的飛騰系列）的主板開發。目前還處于起步階段。此次過去安裝板卡和軟件，由我司技術手把手的教其安裝調試運行。一直到7月14號早上我司技術才回漢。南方億信對我司技術的熱心、細心、耐心的服務表示非常的感謝。
